盤式真空過濾機

盤式真空過濾機其結構可分為槽體、主傳動、過濾盤、分配頭、瞬時吹風系統等幾部分。主要用于選煤廠和選礦廠對懸浮液過濾脫水，盤式真空過濾機工作原理是過濾過程借助于負壓作用在過

撥打熱線立享優惠
13837137297

免費獲取報價

產品介紹

盤式真空過濾機其結構可分為槽體、主傳動、過濾盤、分配頭、瞬時吹風系統等幾部分。主要用于選煤廠和選礦廠對懸浮液過濾脫水，盤式真空過濾機工作原理是過濾過程借助于負壓作用在過濾表面兩側的壓力差，使懸浮液中的固體顆粒和水分離，過濾表面的網目小于固體顆粒的直徑，這樣使水流過過濾表面，而固體顆粒因?yàn)樨?fù)壓附著在過濾表面上形成濾餅。

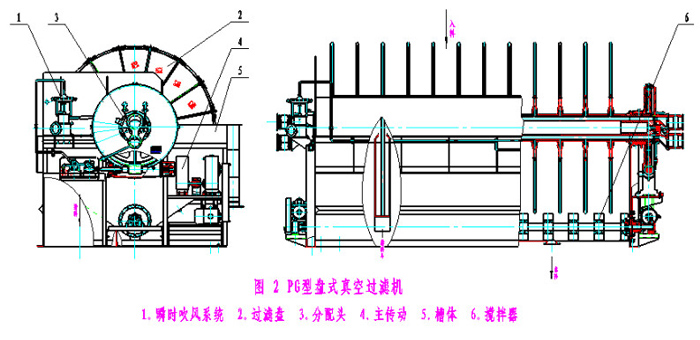

盤式真空過濾機結構組成：

1、槽體：由鋼板焊成，用于存放懸浮液，同時又是盤式真空過濾機的機體，其余零件都裝在槽體上。

2、主傳動：電動機-擺線針輪減速器-渦輪傳動，主軸有鋼板焊接而成，其斷面上有十個濾液孔，分別與安裝在主軸上的過濾盤相對應。

3、過濾盤：過濾盤是實現過濾作用的工作結構，它由十個扇形板構成，一個圓盤，用螺栓、壓條、壓板固定主軸上，每塊扇形板外面包有一層濾布，扇形板的內腔與主軸的濾液孔想通，扇形板有工程塑料制造的格子式和星點式扇形板等。

4、分配頭：盤式真空過濾機德過濾過程由分配頭來實現，分配頭內分三個室過濾、干燥、吹落各室同有扇形塊隔開，構成過濾區，過濾區與干燥區分別接有濾液管。

5、攪拌器：葉輪式攪拌器，攪拌器的結構是在每?jī)蓚€(gè)過濾盤之間有一組葉片，這些葉片裝在一根軸上。

6、瞬時吹風系統：結構主要由渦輪減速器、控制閥、風閥構成。過濾盤上形成的濾餅在吹落區被壓縮空氣吹落，當過濾盤經過吹落區時，風閥開啟，壓縮空氣由風閥進入分配頭，再由分配頭經與之連接的主軸上的濾液孔進入扇形板，借壓縮空氣突然鼓入得沖力將濾餅吹落，當扇形板轉過吹落區時風閥關閉，壓縮空氣停止給入。

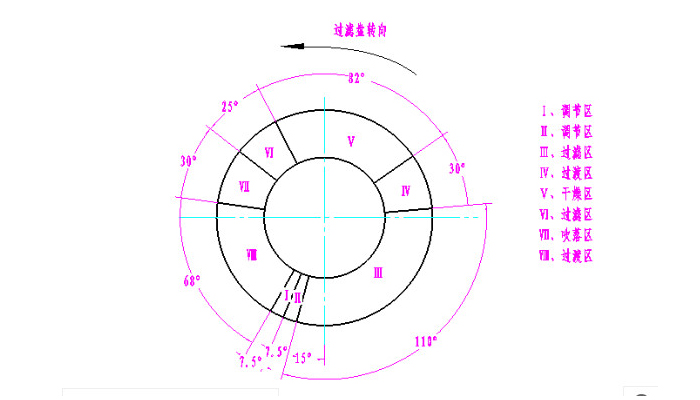

盤式真空過濾機工作原理圖：

盤式真空過濾機德過濾過程是借助于負壓作用在過濾表面兩側的壓力差，使懸浮液中的固體顆粒與水分離，過濾表面的網目小于固體顆粒的直徑，這樣水流過濾表面，而固體顆粒因?yàn)樨?fù)壓附著在過濾表面上形成濾餅，過濾表兩側的壓力差由水環式真空泵所產生的負壓來維持。

工作時，過濾盤旋轉，在過濾區，過濾盤浸沒在懸浮液中，真空泵產生的負壓使濾餅形成，在干燥區，濾餅繼續脫水，使水分降低，在吹落區，形成的濾餅被壓縮空氣吹落，至此整個盤式真空過濾工作原理結束。
